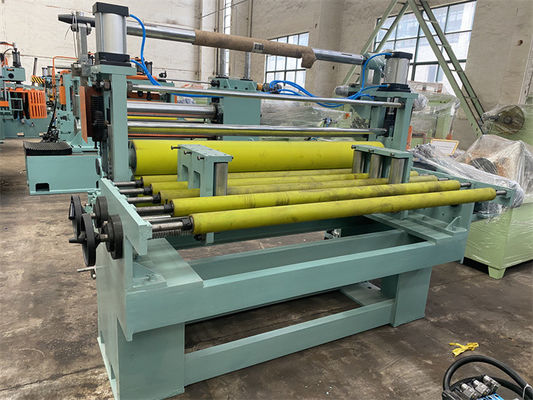

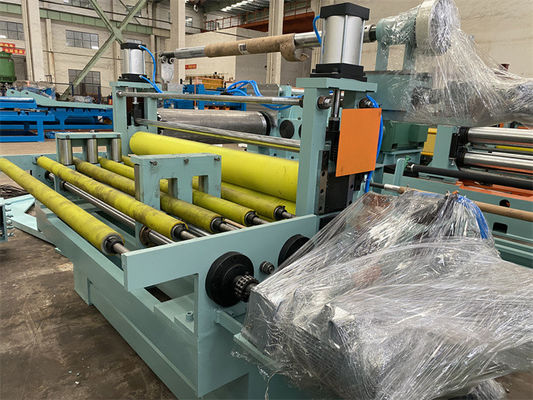

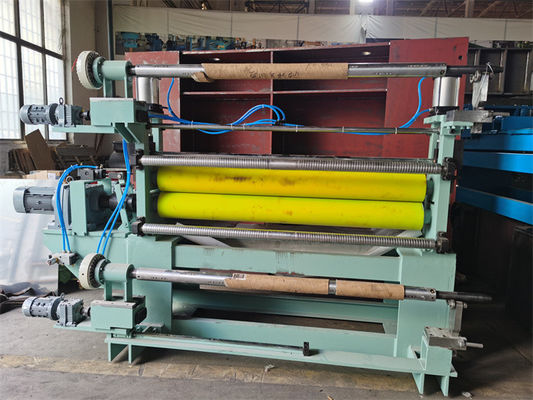

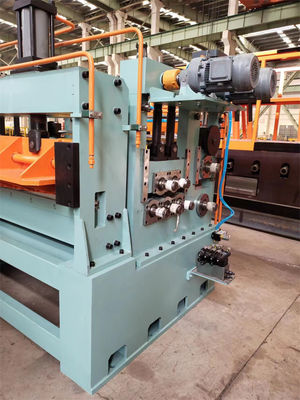

AHSS Yüksek Güçlü Bobinli Çelik Kesme Hatı Makinesi (Q460,C-Mn Çelik)
AHSS, esas olarak DP çelik, TRIP çelik, M çelik, CP çelik, HF çelik, TWIP çelik, QP çelik, germe dayanıklılığı 500 - 1500Mpa'yı içerir. Otomobil endüstrisinde, daha az kütlede dayanıklılığı büyük ölçüde artırabilir
AHSS yüksek dayanıklılıklı çelik levhaları sarmallarda yüksek kaliteli çeliktir, yüksek kaliteli kesme gerektirir.
Bileşikliği ve Özellikleri
1.Çok Güçlü kabuk açıcı ve bobin açma baskı rulo ve kabuk açıcı kürekleme plağı, çelik şeridi çıkartılırken çelik sargıyı istikrarlı bir şekilde tutmak ve şerit başını sıkıştırma besleme ekipmanına göndermek için.
2.Slitter: Slitter direkleri, şaftları, bıçakları normal kesiciden daha büyük ve daha güçlüdür. Sürücü motor gücü normal model kesiciden yaklaşık% 50 daha fazladır.
3Kenar hurda sargıcısı, daha güçlü ve verimli olan tork tipi gerilimi benimser.
4Akülatörün çukur döngüsü daha uzun ve çelik şeridi biriktirmek için yeterince derin.
5Gerginlik sağlama ünitesi, geri çekilme için ayarlanabilir sabit bir gerginlik sağlamak için hem yuvarlak hem de yün filtı içerir.
6. Recoiler, üstten basıncıya kadar ayrılan şeritlere sahip portal çerçeve tipi kollu ayırıcıya sahiptir.
7Kesme hızı genellikle 80 m/dakikada sınırlıdır.
8Kesme bıçakları sert çelik kesmek için uygun özel bir malzemedir.
9Hidrolik silindirler, valfler gibi hidrolik sistemler sağlam ve daha dayanıklı olmalıdır.
Düzenleme Süreci:
Bobin hazırlama eyer, Bobin yükleme arabası, basın rulo ile rulo açmak, bobin başı soyutlayıcı, sıkıştırma besleyici ve 5 rulo önceden seviyelenme, kesme, çukur döngüsü 1, Yan kılavuz, kesme, hurda sargıcısı, çukur döngüsü 2,Gerim ve önceden ayırıcı, kesme ve deflektör rulo, üst kol ayırıcı ile geri çekme, sarmal boşaltma arabası
Parametreler:
| Kesme hattı (0.3-3.0) x 1800 100mpm |
Parametreler |
| Gelecek çelik bobinler |
ID508mm, 610mm, OD1800mm, bobin ağırlığı 20T |
| Bitmiş bebek sargıları |
ID508mm, OD1800mm, bobin ağırlığı 20T maksimum |
| Ana bobin genişliği |
500-1800 mm |
| Bebek sargılarının genişlikleri |
50 mm -800 mm |
| Kesim sayısı |
1 mm x 30 delik; 3 mm x 10 delik |
| Ana motorlar |
Slitter 132KW + Recoiler 160KW |
| Kesme bıçağı |
ID250 x OD380 x 20mm SLD, HRC60-61 |
| Dönüştürücü mandrel |
508mm mandrel |
| İsteğe bağlı |
Çifte kesiciler, turniketi boşaltmak |
| Kesme hızı |
0-50-100mpm ayarlanabilir |
| Yapılandırma |
Siemens PLC, Parker DC Sürücüsü, Rexroth Valves |
| Kesme hassasiyeti |
Çatlak genişliği ±0,12 mm; Camber ±0,1 mm/m; bur kalınlığının% 3; geri çekilme küpü <0,5 mm |
Yapılandırma:
| Bölüm |
Malzeme, İşleme, Marka |
| Çubuk, eksen, rulolar |
40Cr, HB250-275, HRC55-58 |
| Slitter gövdesi |
42CrMo dövme, HB280-300, yüzey orta frekanslı temperleme HRC50-55, sert krom kaplama, yüzey cilalama |
| Çerçeve, tabanlar |
Q235-A,Q345 çelik levhaları kaynak, kızartma işlemi |
| Değişim kutusu gövdesi |
Q345 plaka kaynak, ısı işleme, kum patlatma, primer boyama |
| Dişliler: |
40Cr dövme çeliği, HB240-255, dişleri sertleştirilmiş, dişleri öğütülmüş |
| Ruloları açmak, Ruloları yeniden açmak: |
45# dökme çelik, kalınlaştırma, sert krom kaplama ve cilalama |
| Hidrolik pompa |
Yuken pistyon değişken pompası |
| PLC |
Siemens S200 |
| Yükleme |
HRB, ZWZ, SKF |
| Pnömatik parçalar |
Hava saldırısı, SMC. |
