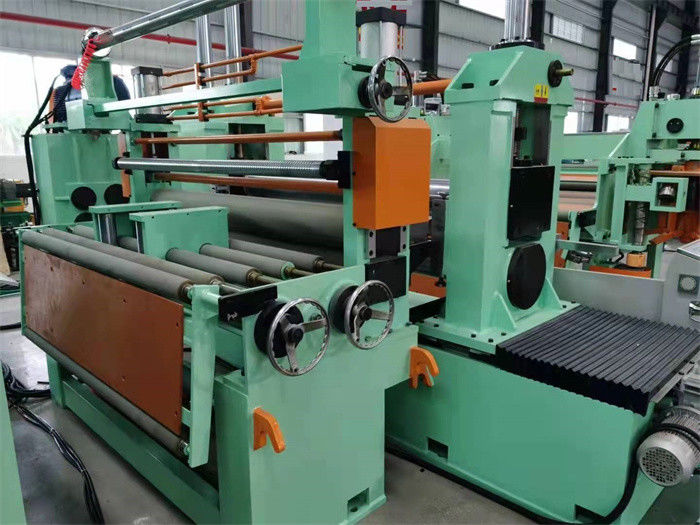

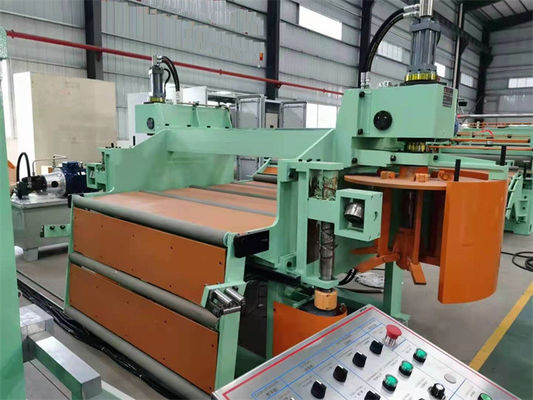

Yüksek Hızlı Hassas Dilme Hattı Yüksek Hassasiyetli Ağır Hizmet Tipi Çelik Dilme Makinesi

Çin Yüksek Hızda Yüksek Hassasiyetli Ağır Hizmet Tipi Çelik Dilme Makinesi

Yüksek hız çeliği bobin dilme hattımız birçok parçada iyileşir, iyi stabilite ve hassasiyet sağlayabilir.
1. Tek mandrelli rulo açıcı: bobini merkezi hatta kolayca ayarlamak için merkezileştirerek operatör panelindeki bir düğmeye basın.
mandrel, içinde ince sac bobin için iyi olan geçmeli diş parçalarıdır.
2. Kıstırma silindiri, kıstırma beslemesi sırasında saptırma kılavuzu rolü oynar, ön seviye ayarlayıcı çelik sacın iç gerilimini serbest bırakır.
3.Yan kılavuz ünitesi: 2'ye 1 silindir ekleyin, çelik şeridi kesiciden önce yandan ve yukarı-aşağı yönde yönlendirmek için üst silindiri pnömatik olarak bastırın.
4. Dilimleyici:

• yüksek hassasiyetli aletler Disk dilme bıçakları: SKD-11, HRC 60-62, ±0,003 mm içinde bıçak kalınlığı toleransı.
• PU yuvarlak disk aralayıcılar: Ara parça olarak bıçakla ve ayrıca bıçak yastığıyla aynı hassasiyet.
• ince sac dilme için çelik şeritleri yönlendirmek için ahşap plakalar yastıklar mevcuttur
• çift ​​dilimleyici kafaları, değişim tabanında birbirleriyle otomatik olarak değişir, bir dilimleyici çevrimiçi çalışırken, işçiler diğer dilimleyicide bıçak araçlarını ayarlayabilir, düzenlenmiş bıçak açıklığını otomatik olarak kontrol eder.
• Alet değiştirmek için dönen taret, iki çift konsol mili, bir çift eski aletleri almak için, diğer çift yeni aletleri takmak için, aletlerin düzenlenmesi çevrimdışı, hat içi çalışmayı rahatsız etmiyor.

5. Hurda sarıcı: dikey sarma veya yatay sarma, hurda toplayıcı ve kıyıcı, isteğe bağlı.yüksek hızlı ince sac için genellikle dikey tip.
6. Ön ayırma ve gergi: tüm ayırma milleri aynıdır ve kolayca sökülüp takılır.
Gerginlik sağlanması değişken pistonlu pompa hidrolik sistemi olup, üstteki iki hidrolik silindir denge basıncını verir.
7. Kesme sonrası ve Saptırıcı rulo: kesme sonrası, düzensiz şerit kuyruklarını keserek, geri sarıcı üzerindeki paketlemeyi kolaylaştırır.
Yönlendirme silindiri üzerindeki kodlayıcı, dilme uzunluğunu takip eder ve dokunmatik ekranda gösterir.
8. Boşaltma arabası zemin kızağı tipi olabilir, şeritlerin ayrılmasını sağlamak için aşırı baskı kolu ile, bobin boşaltma arabası yarık bebek bobinleri dışarı çıkarken yeni çelik şeritlerin sarılması başlatılabilir.


parametreler:


Kompozisyon ve Parametreler:
