Karbon Çeliği, Paslanmaz Çelik, Alüminyum, Bakır Levha için Bobinden Bobine Metal Dilme Hatları

Karbon Çeliği, Paslanmaz Çelik, Alüminyum, Bakır Levha için Bobinden Bobine Metal Dilme Hatları

Bir metal dilme hattı, büyük bir metal rulosunu çok sayıda daha dar rulo halinde kesti.Sürekli üretim süreci çok hassastır.metal rulolar karbon çeliği, paslanmaz çelik, alüminyum olabilir.bakır, nikel vb yarıkların içine boy ve genişlikleri uç aplikasyonu ile belirtilir.

Metal rulo malzeme makineden geçerken, çelik rulo son derece keskin dairesel bıçaklarla uzunlamasına kesilir, dairesel bıçakların sayısına dilme sayısına göre karar verilir, yarık konumları dilme genişliklerine göre belirlenir.

Metal dilme makinesi üç ana parçadan oluşur: açıcı, dilimleyici ve sarıcı.Optimize edilmiş süreç kalitesini sağlamak için, kurulum sırasında her bir öğe tam olarak hizalanmalıdır.

Çelik sac en yaygın kullanılan metal sacdır, çoğu çelik sac karbon çeliğidir, paslanmaz çelik sac popüler hale gelmektedir ve özel çelik sac çelik pazarında büyük ilgi görmektedir.Her tür malzemenin kendine özgü karakteri vardır, mukavemet farklıdır ve dolayısıyla dilme hattı kapasitesi, dilme bıçakları, dilme mukavemetleri farklıdır.Örneğin, Sıcak haddelenmiş karbon çelik sacı ele alalım.

Sıcak haddelenmiş HR karbon çelik rulolar, sıcak haddehaneden yapılan daha kalın çelik saclardır.Soğuk Haddelenmiş Çelik bobin, soğuk haddelemeden yapılmış daha ince saclardır, kalınlık aralığı genellikle 2 mm'nin altındadır, minimum yaklaşık 0,2 mm'dir, dilme işlemi yüksek hassasiyetli, yüksek hızlıdır ve dolayısıyla üretkendir.GI ve renkli saclar genellikle aynı dilme makinesinde CR çelik sac taban ve dilmedir.

Müşterilerin seçmesi için çeşitli konfigürasyon seçenekleri sunuyoruz, müşteri üretim planını anlatıyor

• Gelen ana bobin ölçüleri
• bitmiş bebek bobinleri özellikleri
• Yıllık üretim
• yarık hassasiyetleri

sonra dilme hızını, dilme hassasiyetini ve otomasyonu hesaplıyoruz.Her dilme hattı özelleştirilmiştir, bu nedenle müşteri için en uygunudur.

.

Kompozisyon ve Parametreler:

1) Bobin hazırlama yatağı, 20T yük

2) Tek Mandrel açıcı (508 mm mandrel, 7.5KW baskı silindiri ile)

3) Bobin başlı doğrultma ve kürekleme cihazı (hidrolik)

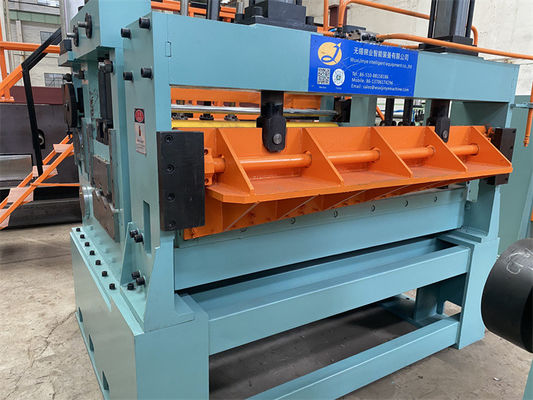

4) çift kıstırma merdaneleri ve 5 merdaneli Düzleyici ve bobin kafası kesme (30KW AC, 160mm merdaneler)

5) Çukur akümülatörü 1 (3m uzunluk, 3m derinlik, 2,0m genişlik)

6) Kesiciden önce yan kılavuz (300-1600mm ayarlanabilir aralık)

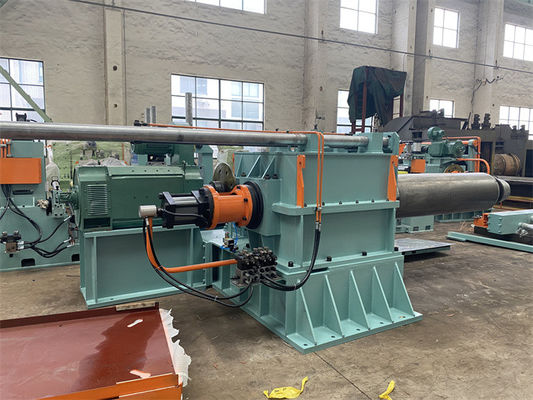

7) Dilimleyici (çift kafalı hızlı değişim isteğe bağlıdır), 220 mm çardak, 110KW DC

8) kenar hurda makarası (iletim tablosunun altında bulunur) 4KW değişken frekans

9) kuyu akümülatörü 2 (3m uzunluk, 5m derinlik, 1,6m genişlik)

10) ön ayırıcı ve Gerdirici, Saptırıcı Rulo (yün keçe gerginliği)

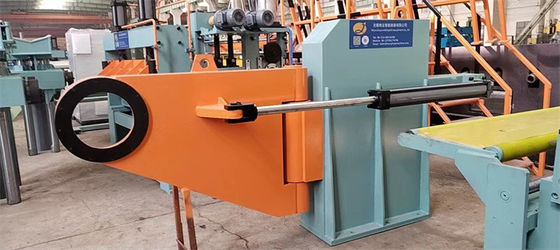

11) Ayırıcı pres braketli 508 mm dikişsiz mandrelli geri sarıcı

12)Bobin Boşaltma Arabası, 20T yük

13)Hidrolik sistem, Pnömatik sistem (7.5KW değişken pistonlu pompa)

14) Elektrik kontrol sistemi

Yerleşim Süreci:

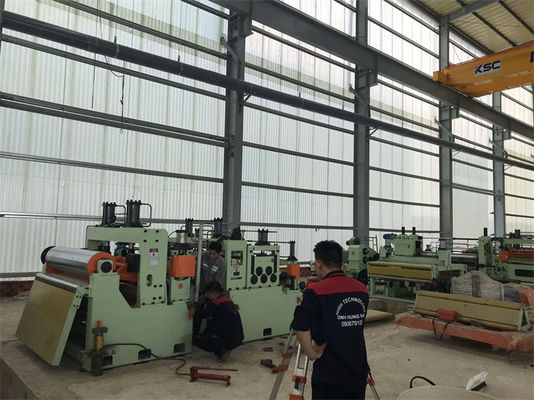

Bobin hazırlama sehpası, Bobin yükleme Arabası, Baskı silindirli tek mandrel Rulo Açıcı, Bobin başı soyucu, Kıstırma besleyici ve 5 silindirli Ön seviyeleyici, Kesme, Çukur döngüsü 1, Yan kılavuz, Dilimleyici, Hurda sarıcı, Çukur döngüsü 2, Gerdirici ve Ön- seperatör, post makaslama ve saptırma rulosu, üst kol seperatörlü recoiler, bobin boşaltma arabası, (turnike)

parametreler:

Yapılandırma:
