Ağır ölçümlü HR çelik levha çift seviyeliler uzunluk çizgisine kesilmiş
Heavy Gauge HR Çelik levhası karbon çelik levhalarıdır Q235, Q345, S355, Üretim gücü ≤270Mpa Çekim gücü ≤465Mpa, uzunlukta kesilmiş düzleştirme hattı decoiler dahil ağır kullanım için,tek veya çift seviyeleyiciler, kesme, taşıma rulo tablosu ve yığıcı. Yaprak uzunluğunun ölçümü, düzleştiricide monte edilmiş kodlama rulolarında kodlayıcıdır. HR yapraklar için, yığıcı basit bir yapıdır:Çipçe rulları yığma rafına levha gönderir ve sonra itekçiler levha temiz itmekÇifte düzeylemeci kaba düzeyleme için ön düzeylemeci ve ince düzeyleme için ana düzeylemeci, ön düzeylemeci 2 hi, ince düzeylemeci 4 yüksek,aralarındaki senkronizasyon PLC altında hız denetleyici tarafından kontrol edilir.
Bileşim ve Parametre:
| - Hayır, hayır. |
Tasarım |
Parametre / Yapılandırma |
| 1 |
Çemberli Eyer |
20-30T |
| 2 |
Çifte mandrelli uncoiler |
Φ500-800 mm, 30T yük |
| 3 |
Çipçik besleyici ve beş rulo seviyeleyicisi |
Φ220 mm, 55 -75KW |
| 4 |
Çukur biriktiricisi |
6000 mm |
| 5 |
Yan kılavuz 1# (ihtimal) |
Hidrolik 1000-2000mm |
| 6 |
Kenar kesicisi (ihtiyaç duyulmaz) |
Ayrı vücut, frekans kontrolü,
3-8 mm kenar
|
| 7 |
Çöp sargıcısı ve yuvarlama masası (ihtiyaç duyulmaz) |
Çöp kılavuzu, hidrolik itme sargı |
| 8 |
Yan kılavuz 2# |
Hidrolik 1000-2000mm |
| 9 |
11 rulo düzeltme cihazı |
4Hi, 132KW, Φ190 mm |
| 10 |
Döner kodlayıcı |
Omron temsilcisi. |
| 11 |
Hidrolik kesme |
Ağır görev, 22KW |
| 12 |
Rol masası |
4000 mm |
| 13 |
Stacker |
Basit raf tipi, 12m |
| 14 |
Hidrolik sistem |
Vitory valfleri, Yuken pompası |
| 15 |
Elektrikli kontrol sistemi |
Parker DC sürücü, Siemens PLC ve HMI |
Karakterler:
1- Çıkar / Çıkar
Ağır kesilmiş uzunluk çizgisi, ağır çaplı ağır çelik bobinleri tutar.
Her mandrelin üç adımı vardır, iki mandrelin hidrolik silindirlerle açılması ve kapatılması.
Çekilme istikrarını sağlamak için sargının tabanının üstüne monte edilen geri gerileme mekanizması.

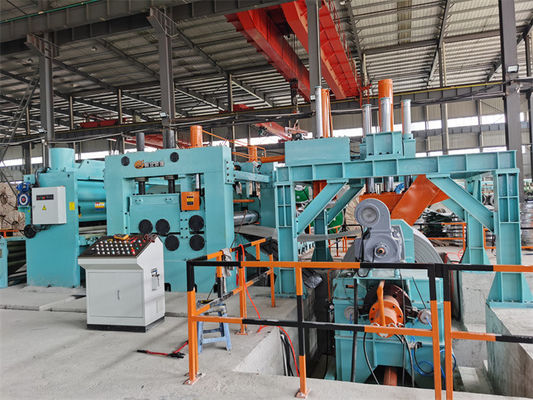

2. Portal çerçeve bobin baş açıcı
Portal çerçevesi çok dayanıklı, çerçevenin üstünde snubber baskı ruloları, düzleştirme ruloları var.
Hidrolik snubber rulo basınç çelik sarmalın üzerinde ve basınç açısı ayarlanabilir
Düzleyici rulo, şerit başını takip etmek ve düzleştirmek için ileriye geri kayarabilir.
Preleveler üzerine monte edilmiş kürekleme plağı, rulo pres rulo başını düzleştirirken sarmal başını destekler.

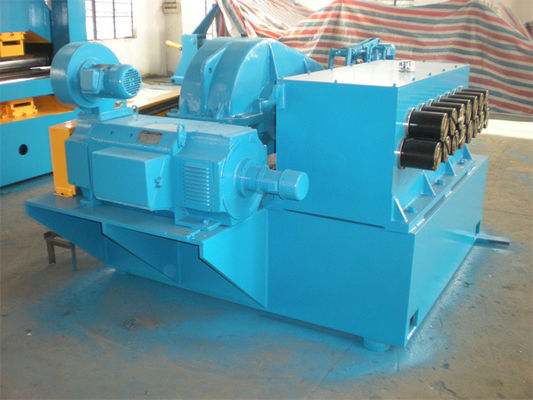

3. ilk 2 + 5 pre leveler
Rol çok büyük ve güçlüdür, çelik sarmaşkasının iç stresini azaltır, roller yüzeyi sertleştirilir ve kromla kaplanır.
Kavramış bükme gerginliğini gevşek duruma getirmek için.

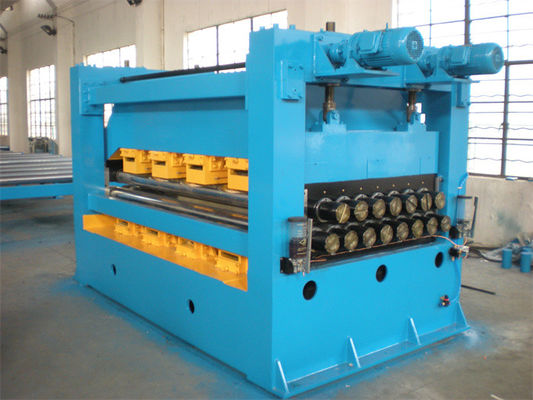

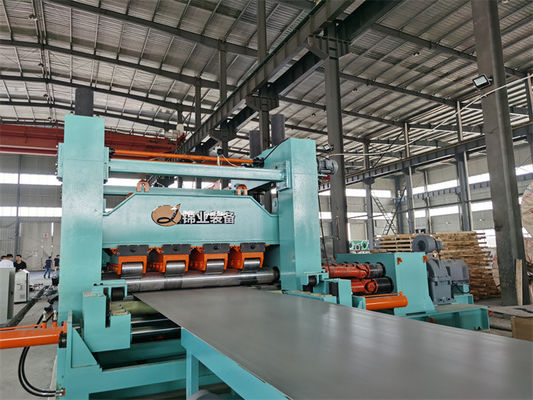

4. Ağır işlevli düzeltme
Ağır yüklü düzeltme cihazlarının sayısı 13 adet, 11 adet, 9 adet olacak, ruloların çapı 180mm -230mm -300mm olacak,
Üst ve alt ruloların boşluğu ve açısı ayarlanabilir.
Hiçbir durak düzleştirme, senkronize kesim sırasında çelik levha bastırmadan sürekli çalışmak düzleyici, bu rulo iz bırakmadan çelik levha yüzeyini korumak için iyidir
Kesme durdurulduğunda, düzleyici sıkıştırılır ve kodlayıcı ölçüm altında durdurulur.
5Hidrolik kesme
Track Shear: Synchro Yüksek frekanslı kesim ve güçlü çerçeve, kesim için güçlü hidrolik istasyon, sinkronize izleme çelik levhası çalışması için büyük servo motor.
Hidrolik salıncak kesme, kodlayıcı ölçüm altında kesmeyi durdurur.
6Otomatik kontrol, tüm süreç otomatik modda PLC kontrolü altında.
