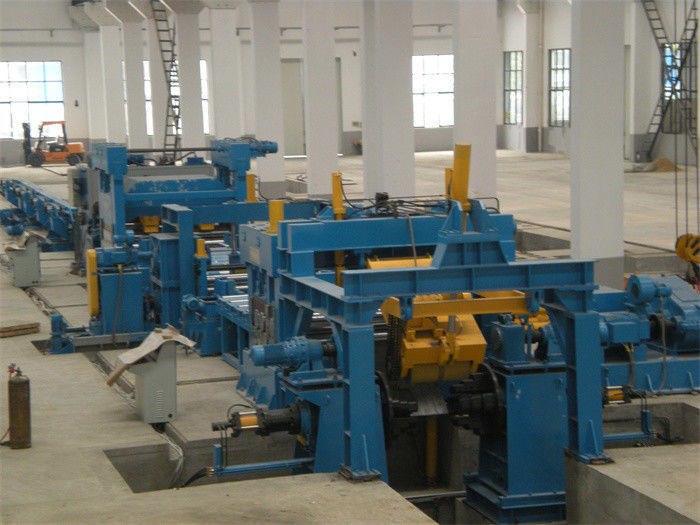

Ağır Çelik sacdan boy kesme hattı, bobin hazırlama eyerleri, bobin yükleme arabası, bobin açıcı, portal çerçeve bobin başı açıcı, ön düzleştirici, rulo tablası (yan kılavuz, kenar düzeltici), rulo tablası, yan kılavuz, seviyeleyici 1 veya 2, kodlayıcı içerir , kesme, taşıma rulosu tablası, tutam besleyici, otomatik istifleyici.

Ağır hizmet tipi sürekli proses otomatik kontrolü, makine paslanmaz çelik sac kesme kadar hassas bir şekilde olmasa da, boy hattına kadar kesilmiş karbon çelik rulo sac yüksek konfigürasyon otomatik hattıdır.

• Normal karbon çeliği Akma dayanımı ≤270Mpa Çekme dayanımı≤465Mpa,
• Çelik sac aralığı 1-10mm, 2-12mm gibi bir tesviye makinesinin kapasitesini aştığında, biri küçük diğeri büyük olmak üzere iki tesviye aleti uygundur, bu arada iki tesviye, önce kaba tesviye ve ardından ince tesviye vermek iyidir. düz levhalar.
• İstifleme, kıstırma rulolarından yaprakları almak için basit bir raf kullanır ve ardından pnömatik iticiler, her bir sayfayı düzgün hale getirmek için iter.
• Kodlama uzunluğu, yaklaşık 30m/dak, dakikada 2m yaprak x 8 adet hızında yaprak uzunluğunu ölçer.
• Otomatik istifleyici: çekmece tipi alıcı silindir kolları, pnömatik silindirler tarafından çelik sac alır, hidrolik yukarı-aşağı hareketli kaldırma tablası, pnömatik yan ve çapraz iticiler, sac genişliği motor tarafından ayarlanan vidalı çubuktur, çıkış rulo tablası levhaları geriye doğru iletir, durdurmak için bölme plakası çarşaf biter.


Kompozisyon ve Parametreler:

karakterler:

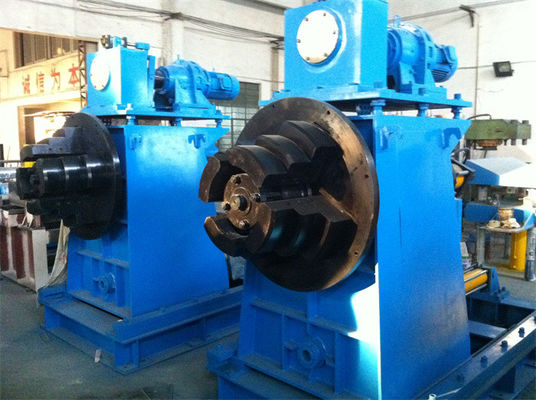

1. Açıcı / Açıcı

ağır boy kesme hattı, ağır kalibreli ağır çelik bobinleri işler.rulo açıcı, çift mandrele ve güçlü kayar tabanlara sahiptir.

Her mandrelin üç adımı vardır, iki mandrelin hidrolik silindirlerle açılıp kapanması.

Açılma stabilitesini sağlamak için açıcı tabanının üzerine monte edilmiş arka gerdirme mekanizması.

2. Portal çerçeve bobin başı açıcı

Portal çerçevesi çok güçlüdür, baskı silindiri ve çerçevenin üstünde düzleştirme silindiri bulunur.
çelik bobinin üstündeki hidrolik bastırma silindiri presi ve aşağı bastırma açısı ayarlanabilir

Doğrultma silindiri, şerit kafasını izlemek ve düzeltmek için ileri geri kayabilir.

Ön tesviye cihazına takılı kürek plakası, makaralı pres bobin kafasını düzeltirken bobin kafasını destekler.

3. ilk 2+5 ön dengeleyici

Silindir devasa ve güçlüdür, çelik bobinin iç gerilimini azaltır, silindir yüzeyi sertleştirilmiş ve krom kaplıdır

Sargısız bükülme stresini rahat duruma getirmek için.

4. Ağır hizmet tipi düzleştirici

ağır hizmet rampası sayısı 13 adet, 11 adet veya 9 adet, merdane çapları 180mm -230mm -300mm olacak,
Üst silindirler ve alt silindirlerin aralığı ve açısı ayarlanabilir.

Tesviyeyi durdurmadan, eş zamanlı kesim sırasında çelik plakaya basmadan sürekli çalışan düzleştirici, bu, silindir izi bırakmadan çelik plaka yüzeyini korumak için iyidir

Kesme kesmeyi durdurduğunda, düzleştirici kavranır ve enkoder ölçümü altında durdurulur.

5. Hidrolik kesme: 30KW hidrolik pompa motoru

6. Otomatik kontrol, tüm süreç otomatik modda PLC kontrolü altındadır.
