Alüminyum Metal Boy Kesme Makinesi Döner Kesme Sinek Boy Kesme Hattı Makinesi 3 X 1800

Alüminyum Levha Döner Makas Uçlu Boy Kesme Hattı (3 x 1800)

Alüminyum Levha kütle yoğunluğunda hafif, parlak pürüzsüz yüzey, daha yumuşak gövde, alüminyum bobin çok geniş olabilir, çok büyük boyutlar, sıcak haddeleme ve ardından soğuk haddeleme işleminden yapılır.Uzunluk hattına kesilen alüminyum rulo sac, uç kesme olmalıdır, döner kesme, verimli uçtan uca kesme çözümüdür.

karakterler:

1. rulo işareti olmadan durmadan sürekli olarak alüminyum levhayı yassılaştırın
2. sac uzunluğunu bilmek için kodlamalı servo sıkıştırma beslemesi, uzunlukla uç kesme eşleşmesi
3. Çift döner kesme eylemleri, kesme konumunun tam olarak sağlanmasını sağlar.
4. istifleme sistemi, levhaları zarar vermeden parça parça alır.
5. Yumuşak alüminyum levhaları yüksek hassasiyetle tesviye etmek için uygun 6 hi tesviye makinesi
6. otomatik konsol açıcı verimli ve hassastır, mandrel segmentleri birbiriyle örtüşen diş pinyon kenarlarıdır.

Alüminyum rulo sac özellikleri

Alüminyum levha özellikleri:

Kompozisyon

• 1. Bobin depolama eyeri, bir veya iki alüminyum bobin saklayın
• 2. Bobin yükleme arabası.eyerden bir bobin alın ve bobin açıcıya bir bobin yükleyin
• 3. Tek mandrel açıcı: standart Ф508mm için hidrolik genleşme mandreli, hidrolik merkezi ayarlama, kağıt soyucu ile.
• 4. Bobin kafası bastırma silindiri, soyucu kürek plakası: bobin kafasını açıcıdan açmak ve tutam besleyiciye göndermek için
• 5.2+17 Silindir Düzleştirici: 6Hi, 2 katlı iş silindirleri, 2 katmanlı orta silindirler ve 2 katmanlı destek silindirleri, düzleştirici ve bobin açıcı arasında geri gerilim faydalıdır.
• 6. Çukur Akümülatörü veya transmisyon rulo tablası: Düzleştiricinin sürekli çalışmasını sağlamak için çukurda tabaka biriktirir, transmisyon rulo tablası da senkronize sinek kesmede kullanılabilir.
• 7. Servo Uzunluk Ölçümü (ve Film Laminasyonu) ile çift silindir çiftleri: Film laminasyonu için PU kaplı kıstırma silindirleri ile servo uzunluk ölçümü (bir çift kıstırma silindiri veya servo motor ve kontrolör tarafından tahrik edilen 2+5+2 silindir yapısı)
• 8.Döner kesme: sac uzunluğu ve hızına göre kesme frekansı ve konumu.
• 9. Bantlı Konveyör: Bitmiş tabakaları istifleyiciye iletin
• 10. İstifleyici: sacları parça parça alma ve kaldırma masasına istifleme, 5T istifleme yükü.
• 11.Sayfa Arabası, çıkış rulosu tablosu: sayfaları teslim edin, ardından paketleyin.biri çalışan diğeri bekleyen iki araba olabilir.
• 12.Hidrolik sistem: 11KW dişli pompa 12Mpa basınç sağlar.
• 13.Elektrik Kontrol Sistemi: Eksiksiz ve güvenli fonksiyonlara sahip bir elektrik panosu ve iki operatör paneli (servo ölçüm, PLC, HMI ve istifleme için bir konsol, bobin açma ve tesviye için bir konsol)

parametreler:

Bobinlerdeki alüminyum levhalar genellikle gövdede daha yumuşak ve yüzeyde pürüzsüzdür, saf alüminyum veya alüminyum alaşımı olabilir.en sık 1xxx, 3xxx, 5xxx, 7xxx serisi alüminyum levhalar.Akma dayanımı ≥65Mpa, çekme dayanımı 170-305Mpa Rulo levhalar tam yumuşak (O durumu), yarı sert (H24), tam sert (H18) olabilir.

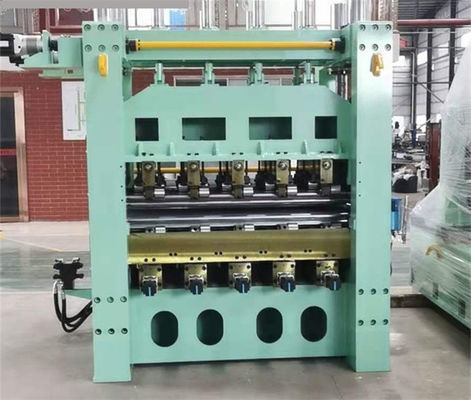

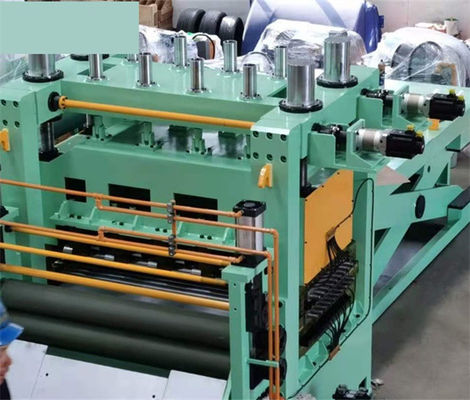

Fotoğraflar:
