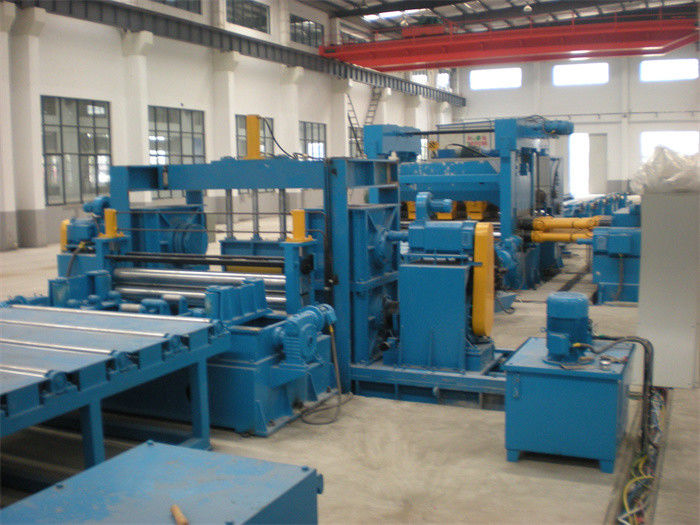

Kenar Kırpma ile Uzunluk Hattı Ekipmanına Haddelenmiş Çelik Sürekli Yüksek Hızlı Kesim
CTL hattı ekipmanlarımız çeşitli farklı tipte tesislerde bulunabilir: çelik fabrikaları, metal servis merkezleri ve orijinal ekipman imalatçılarının fabrikaları (OEM), yiyecek ve içecek endüstrisinde, elektronik, vb.
CTL hatlarını durdurmak için ağır hizmet tipi beslemeşerit malzemesini kesmenin ötesinde önceden belirlenmiş bir noktaya beslemek, durdurmak ve ardından şeridi plakaya kesmek için tasarlanmıştır.Genellikle, durmadan besleme hatları, kalınlığı 0,375” (9,5 mm) ila 1,00” (25 mm) ve genişliği 24” (610 mm) ila 120” (3050 mm) arasında değişen ağır hatlardır.
Döngü çukurunda CTL Hatları, sac malzeme hattın giriş bölümünde asla durmaz.Besleme silindirleri tarafından kesme noktasının ötesinde belirli bir uzunluğa beslendikten sonra levha anlık olarak durdurulduğu zaman kesme eylemi gerçekleşir.Besleyici sistem, sabit bir ortalama döngü derinliğini korumak için yüksek hızlara çıkmalıdır.
Uzunluk hatlarına sürekli yüksek hızlı kesimmalzemeyi hat hızında kesmek ve böylece şeridin sürekli hareket etmesini sağlamak için tasarlanmış dinamik makaslarla donatılmıştır.En yaygın çözüm Döner Kesme ve Hareketli Kesme'dir.
Yüksek hassasiyetli metal şerit boy kesme hattında, özellikle paslanmaz çelik sac, alüminyum çelik sac için kenar düzeltme genellikle gereklidir.
Film laminasyonu, yüksek hassasiyetli sürekli boy kesme işleminde de görülür.
Kompozisyon ve Parametreler:
| Hayır. |
Kompozisyon |
Parametre / Konfigürasyon |
| 1 |
Bobin Selesi |
20-30T |
| 2 |
Çift mandrel açıcı |
Φ500-800 mm, 30T yük |
| 3 |
Kıstırma besleyici ve Beş Silindirli Düzleştirici |
Φ250 mm, 200KW |
| 4 |
Çukur akümülatörü |
6000mm |
| 5 |
Yan kılavuz 1# |
Hidrolik 1000-2000mm |
| 6 |

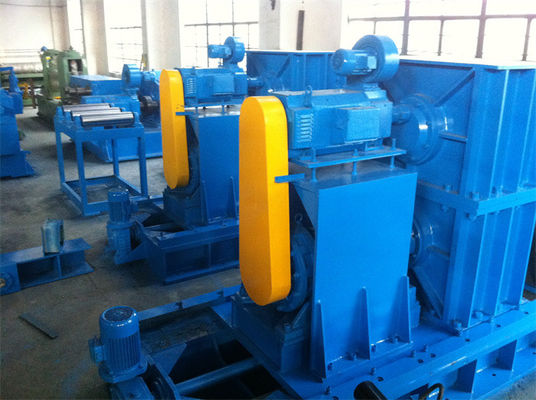

Kenar Düzeltici |
Ayrı gövde, frekans kontrolü,
3-8mm kenar
|
| 7 |
Hurda sarıcı ve rulo tablası |
Hurda kılavuzu, hidrolik itmeli sarıcı |
| 8 |
Yan kılavuz 2# |
Hidrolik 1000-2000mm |
| 9 |
11 makaralı düzleştirici |
4Hi, 300KW, Φ210 mm, 300KW |
| 10 |
Döner kodlayıcı |
Temsilci, Omron |
| 11 |
Hidrolik Makas |
Ağır hizmet tipi, 45KW |
| 12 |
Rulo masa |
4000mm |
| 13 |
Yığınlayıcı ve X masası |
bomba kapağı tipi, 6m x 2 |
| 14 |
Hidrolik sistem |
Rexroth valfleri, Yuken pompası |
| 15 |
Elektrikle kontrol sistemi |
Parker DC sürücü, Siemens PLC ve HMI |
SUS201, SUS304, SUS410Staireferans için nless Çelik Spesifikasyonu:
| SUS serisi |
Ulusal not |
ASTM derecesi |
TS(Mpa) |
YS(Mpa) |
200
Cr-Mn-Ni |
12Cr17Mn6Ni5N |
201 |
720 |
390 |
| |
12Cr18Mn9Ni5N |
202 |
680 |
356 |
300
Cr-Ni |
|
301 |
755 |
275 |
| |
0Cr18Ni9 |
304 |
680 |
320 |
| |
00Cr19Ni10 |
304L |
560 |
270 |
| |
0Cr25Ni20 |
310S |
655 |
310 |
| |
00Cr17Ni14Mo2 |
316L |
560 |
290 |
400
cr |
1Cr13 |
410 |
|
|
| |
|
430 |
345 |
510 |
karakterler:
1. Açıcı / Açıcı
ağır boy kesme hattı, ağır kalibreli ağır çelik bobinleri işler.rulo açıcı, çift mandrele ve güçlü kayar tabanlara sahiptir.
Her mandrelin üç adımı vardır, iki mandrelin hidrolik silindirlerle açılıp kapanması.
Açılma stabilitesini sağlamak için açıcı tabanının üzerine monte edilmiş arka gerdirme mekanizması.
2. Portal çerçeve bobin başı açıcı
Portal çerçevesi çok güçlüdür, baskı silindiri ve çerçevenin üstünde düzleştirme silindiri bulunur.
çelik bobinin üstündeki hidrolik bastırma silindiri presi ve aşağı bastırma açısı ayarlanabilir
Doğrultma silindiri, şerit kafasını izlemek ve düzeltmek için ileri geri kayabilir.
Ön tesviye cihazına takılı kürek plakası, makaralı pres bobin kafasını düzeltirken bobin kafasını destekler.
3. ilk 2+5 ön dengeleyici
Silindir devasa ve güçlüdür, çelik bobinin iç gerilimini azaltır, silindir yüzeyi sertleştirilmiş ve krom kaplıdır
Sargısız bükülme stresini rahat duruma getirmek için.

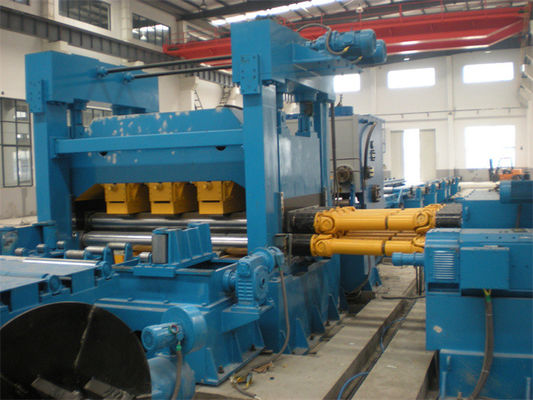

4. Ağır hizmet tipi düzleştirici
ağır hizmet rampası sayısı 13 adet, 11 adet veya 9 adet, merdane çapları 180mm -230mm -300mm olacak,
Üst silindirler ve alt silindirlerin aralığı ve açısı ayarlanabilir.
Tesviyeyi durdurmadan, eş zamanlı kesim sırasında çelik plakaya basmadan sürekli çalışan düzleştirici, bu, silindir izi bırakmadan çelik plaka yüzeyini korumak için iyidir
Kesme kesmeyi durdurduğunda, düzleştirici kavranır ve enkoder ölçümü altında durdurulur.

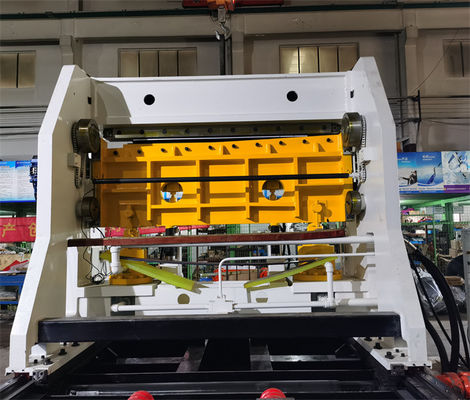

5. Hidrolik kesme
Palet Kesme: Senkronize Yüksek frekanslı kesim ve güçlü çerçeve, kesme için güçlü hidrolik istasyon, çelik plakanın senkronize takibi için büyük servo motor.
Hidrolik sallanan makas, enkoder ölçümü altında kesmeyi durdurur.
6. Otomatik istifleyici
Bomba ambarı istifleme, makaralı koldaki her bir levhayı alın, kaldırma masasına düşen levhayı serbest bırakmak için iki kolu açın.
Rulo tabla, istiflenmiş sayfaları paketlemek için dışarı doğru teslim eder.
7. Otomatik kontrol, tüm süreç otomatik modda PLC kontrolü altındadır.
