Hafif Ölçer Hassas Çözme Dilme Sürme Hattı 4 X 1600

Hafif Ölçer Hassas Çözme Dilme Sürme Hattı 4 X 1600
Light Gauge Precision Uncoiling Slitting Recoiling Line 4 X 1600
Hafif Ölçer Hassas Çözme Dilme Sürme Hattı 4 X 1600 Hafif Ölçer Hassas Çözme Dilme Sürme Hattı 4 X 1600 Hafif Ölçer Hassas Çözme Dilme Sürme Hattı 4 X 1600 Hafif Ölçer Hassas Çözme Dilme Sürme Hattı 4 X 1600

Büyük resim :  Hafif Ölçer Hassas Çözme Dilme Sürme Hattı 4 X 1600

Ürün ayrıntıları:
Menşe yeri: Wuxi, Çin
Marka adı: Jinye
Model numarası: SS-4X1600
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 takım
Teslim süresi: 120 -180 gün
Ödeme koşulları: T/T
Yetenek temini: Yılda 10 takım
İletişim

Hafif Ölçer Hassas Çözme Dilme Sürme Hattı 4 X 1600

Açıklama
İsim: Hafif Ölçer Hassas Çözme Dilme Sürme Hattı Girdi malzemesi: paslanmaz çelik rulo SUS200, SUS300, SUS400
Bobin Kalınlığı: 0,4-4,0 mm bobin genişliği: 300-1600mm
dilme sayısı: 4mm x 10 şerit Bobin Ağırlığı: maksimum 25T
Bobin Kimliği, OD: 508 mm, 1800 mm Dilme Bıçağı: ID240 X OD360mm
geri tepme mandreli: 508mm Dilme Hızı: 200m/dak
Toplam güç: 430KW Güç kaynağı: 380v, 50hz, 3ph
Vurgulamak:

Işık ölçüsü hassas kesme hattı

,

Kavramı açan hassas kesme hattı

,

Tekrar sarmalama hassas kesme hattı

Hafif Ölçer Hassas Çözme Dilme Sürme Hattı 4 X 1600



Paslanmaz Çelik Dilme, malzemenin yüzey kritik doğasına, SUS dilme hattının aşağıdaki özelliklerine son derece önem veriyoruz:

  • Kağıt soyma, PVC film veya kağıt laminasyon.
  • İki döngü çukurlu dilme hattı
  • Büyük çaplı yüksek mukavemetli sarma
  • Sarıcı: mükemmel kalite, sıkıca sarılmış, düz kenarlı yarık bobinler.
  • Verimli ve çalıştırması kolay bir operatör arayüzüne sahip son teknoloji ürünü kontrol sistemi.
  • Sağlam ekipman tasarımı, arıza süresini neredeyse tamamen ortadan kaldırır
  • Operatörün hat verimliliğini en üst düzeye çıkarmasını sağlayan bobin diş açma özellikleri
  • Bobin verimini en üst düzeye çıkaran verimli bobin yükleme ve boşaltma
  • Hassas Enjektör Hızlı Değiştirme Dilimleme sistemleri, takımları dakikalar içinde değiştirme özelliğine sahiptir
  • Akıllı kontrol sistemi, dilme hattının çalışmasını kamera sensörleri ile izler.

Her dilme hattı özelleştirilmiştir, paslanmaz çelik dilme hattını müşteri gereksinimlerine göre yapıyoruz



parametreler:

  Açıklama ve Spesifikasyon
Hammadde

AISI 409, AISI 430, AISI 201, AISI 304, AISI 310, AISI 316, AISI 321, AISI 904, AISI 2205 vb.

çekme mukavemeti σB≤800N/mm2, akma dayanımı ≤450N/mm2

0.4-4.0 x 300-1600mm x 25T bobinler
Tamamlanmış ürün

4 mm kalınlık, maksimum 10 şerit;≤1,5 mm, maksimum 30 şerit

Minimum 50mm genişlik, Φ508mm, Φ1800mm,

Φ508mm iç çap, Φ1800mm dış çap, maksimum 25T ağırlık
Dilimleme makinesi

aktif dilme veya çekme dilme, DC sürücü

Dilme hızı: max 200m/dak.Diş açma hızı: 0-15m/dak

Toplam 430KW, arazi alanı 35m x 10m
dilme hassasiyeti

Yarık genişlikleri toleransı≦0.10mm,

300 mm'den geniş şerit için yarık kamber≦0,5 mm/m, <300 mm şerit için ≦1,0 mm/m

Yarık çapaklar ≦0.05mm

Geri tepme şaşırtıcı ≦±0,5 mm

Turriform geri tepme ≦±2.0mm
Kompozisyon V-şekilli Bobin eyeri, Bobin yükleme——Konsol mandreli açma——Bobin başı besleme, pres ve küreme——Çift silindirli kıstırma besleme, beş silindirli düzleyici——Uçtan kesme----Delik toplayıcı1 -- -- Yan kılavuz----Disk dilme(çift dilme)——Hurda sarma——Delik Toplayıcı 2—— Ön ayırıcı/Gergi/son kesme/uzunluk ölçme silindiri——Bobinler pres ve ayırıcı/geri sarıcı —— Bobinler- boşaltma——Hidrolik kontrol——Elektrik kontrolü



Kompozisyon:

  Karakterler ve Açıklama
Bobinli Arabalar Kaynakçı, V eyer, dört sütunlu kılavuz, hidrolik yukarı-aşağı, motorlu yürüyüş
açıcı Tek genleşmeli dişler şaşırtıcı mandrel, AC motor dişli transmisyon çözme geri gerginliği, hidrolik merkezi hizalama, kağıt soyma
Bobin başı açıcı Snubber rulosu, doğrultma rulosu ve kürekleme plakası
Ön Düzeyleyici Bobin plakasını düzleştirmek için çift kıstırma silindirleri ve 2 üzeri 3 dengeleyici ve bir hidrolik makas
Döngü çukuru Çelik şeridi senkronize etmek için bir çukur ön tesviyeciden sonra ve kesiciden önce, diğer çukur kesiciden sonra ve gerdirmeden önce yerleştirilir
yan kılavuz Dilme işleminden önce çelik şeridin hattın ortasında olmasını sağlamak için
dilimleyici Çift miller, üst mil yukarı-aşağı ayarı, motor ve şanzıman tahrikli üniversal mafsallar, disk bıçağı, ara parçalar, PU kauçuk, bakalit şerit plakaları takımlarına ihtiyaç duyar.
Hurda sarıcı Hattın kulağında yatay veya dikey çift sarıcı, AC frekans kontrollü, şerit kontrol masası ve baskı silindiri ile
gergi Keçe baskı gerilimi, kodlama saptırma silindiri
Ayırıcılar Gerdirmeden önce çift ayırıcı, Geri sarıcı üzerinde hidrolik pres ayırıcı çerçeve
Soğutucu hidrolik genleşme geri tepme mandreli, motor ve dişli kutusu tahriki, hidrolik bobin iticisi, sallanan kapı desteği

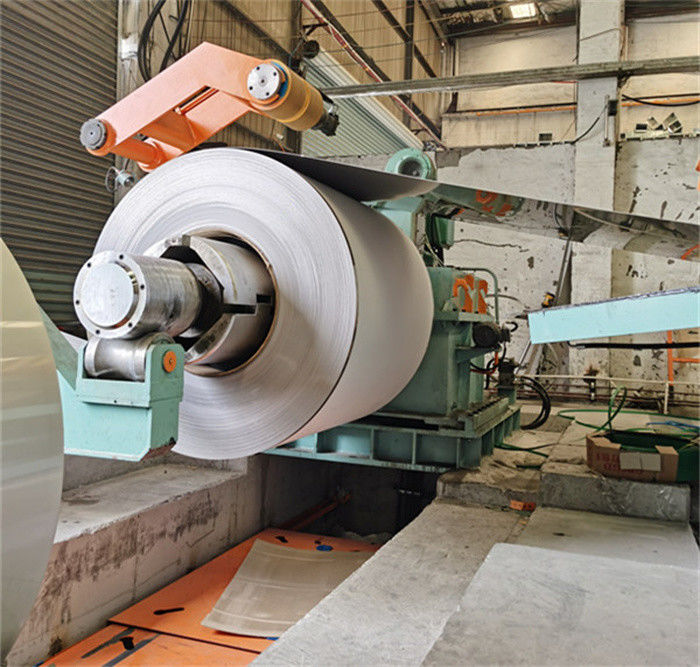

Hafif Ölçer Hassas Çözme Dilme Sürme Hattı 4 X 1600 0

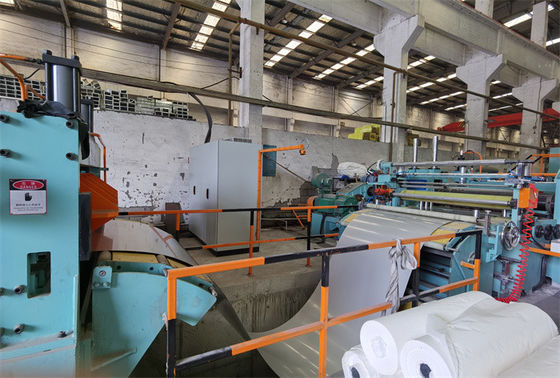

Hafif Ölçer Hassas Çözme Dilme Sürme Hattı 4 X 1600 1
