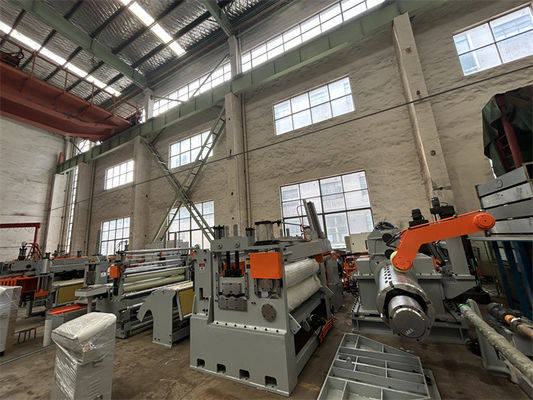

Silikon Çelik Paslanmaz Çelik için Süper Precision Süper Hızlı İnce Yaprak Kesme Hattı

• sarmal hazırlama eyer
• Kağıt sargıcısı
• bobin yükleme arabası
• Üst kol baskı ruloları ile rulo açıcı
• İlk döngü
• Yan kılavuz

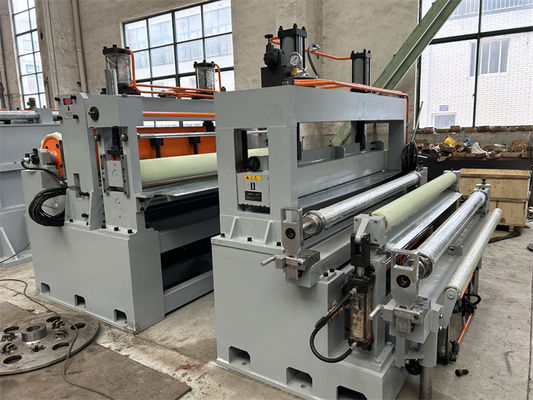

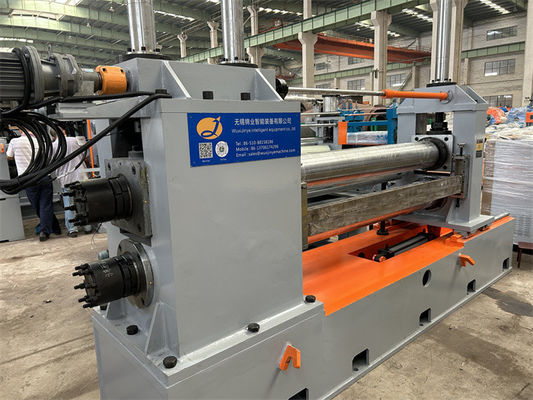

• Disk kesicisi
• Rehber masası
• Bağımsız çevrimdışı hurda sargıcısı
• iletim masası

• İkinci döngü
• bant ayırıcı ve kesme ile gerginlik istasyonu
• basın ayırıcı ile geri çekme
• bobinler boşaltma arabası
• Kağıt açıcı
• Hidrolik sistem
• Pnömatik sistem
• yağlama sistemi
• Elektrikli kontrol sistemi

Çekim çelik bobinlerinin malzemesi:

l Paslanmaz çelik 304.304L,301,321316, 316L ve 200 Serisi, elektrikli çelik, galvanizli çelik, bakır, alüminyum

l Ulusal standart ve JIS standardına sahip malzeme şirketinin kalitesi

Çekim sıklığı:σb≤780MPa;

l Güç kuvveti:σs≤520MPa

L Yaprak kalınlığı:0.08 ¥1.0 mm

L Yaprak genişliği: 15 ′′ 650 mm

l Bobin iç çapı: φ408mm (( φ508mm'ye kadar büyütülür)

I Bobin dış çapı: φ2000mm ((Max)

l Bobin ağırlığı: 6 ton

• Bobin İç çapı:φ408-508mm
• Bobin dış çapı: Φ2000mm
• Bobin ağırlığı:6T ((Max)
• En az bitmiş şerit kalınlığı:4 mm
• Çatlak genişliğine tolerans: ≤ 0.03
• Max Burrs: ≤ 0.03
• Dönüştürme katman sapması: ≤1.5
• Yüzey: düz, flans, konkavitet vb. gibi kusursuz.
• Kesim sayısı:
• En fazla 20 şerit
• Bobin iç çapı 408mm, kalınlığı 0.08-0.2mm genişliği 4mm bebek şeritleri, geri sarma dış çapı 800mm'den fazla değil

Hat hızı: 0-200m/min

l Toplam güç:180KW

Çıkartma: 30KW

kesiciler: 55KW

Çöp sargıcısı:AC7.5KW

Geri çekim:75KW

Hidrolik istasyon:7.5KW

Gerginlik için hidrolik:2.2KW

Kırma tipi: aktif kesme

l Geri sarma tipi: altından geri sarma

Kontrol modu: PLC, dokunmatik ekran, VVF sürücüsü

Hidrolik sistem:

Sistem basıncı 14Mpa, çalışma basıncı 8-10Mpa

Basınçlı hava basıncı:0.5 ∙ 0.7MPa.

L İşlenme alanı: 6 metre genişliği, 20 metre uzunluğu
