Deri Geçit Çekim Gerginliği Düzleştirme Mül hattı 4Hi 0.2-1.5 X 1300

Deri Geçit Çekim Gerginliği Düzleştirme Mül hattı 4Hi 0.2-1.5 X 1300
Basic Properties
country of origin
Wuxi, Çin
Brand Name
Jinye
PRODUCT MODEL
0,2-1,5x1300
Trading Properties
MOQ
1 takım
Packing
çıplak makineler, kutulardaki parçalar
period for dispatch
180-240 Gün
payment method
L/C, T/T
Supply Capacity
5 set yıllık

Product Details

Vurgulamak:

Deriden geçişi olan yuvarlama gerginliği düzeltme değirmen hattı

,

yuvarlama gerginliği düzeltme değirmen hattı 4Hi

Name: Cilt Geçiş Haddeleme Gerilim Düzeltme Değirmen Hattı
Input Material: yumuşak çelik tavlanmış çelik bobinler
Input Thickness: 0.2-1.6mm
Input Width: MAKS 1300mm
Coil Weight: maksimum 25T
Line Speed: 200mp/dakika, 500mp/dakika, 800mp/dakika
Elongation: %5 içinde
Rolling Force: 6000KN
Stretch Tension: 120KN
Skin Pass Mill: 4Merhaba
Work Rolls: 370 × 1450 mm ölçülerinde
Support Rolls: 720 × 1420 mm ölçülerinde
Land Area: 25m uzunluk, 11m genişlik
Total Power: 1300 kW
Product Brief
Deri Geçit Değiştirme Gerginlik Düzleştirme Mül hattı 4Hi Deri Geçit 0.2-1.5 x 1300 Tanıtım Skin Pass Mill:Sıcak valye edilmiş ve kızartılmış bant çelik, yüksek kaliteli bir levha şekli elde etmek ve mekanik özelliklerini iyileştirmek için yuvarlanarak düzleştirilmektedir.4Hi lastik fabrikası, metal ...
Product Description

Deri Geçit Değiştirme Gerginlik Düzleştirme Mül hattı 4Hi Deri Geçit 0.2-1.5 x 1300



Tanıtım

  • Skin Pass Mill:Sıcak valye edilmiş ve kızartılmış bant çelik, yüksek kaliteli bir levha şekli elde etmek ve mekanik özelliklerini iyileştirmek için yuvarlanarak düzleştirilmektedir.4Hi lastik fabrikası, metal plaka kalınlığının azalması daha az yuvarlama basıncı ile biraz daha azdır.
  • Çoklu rulo düzleme makinesi: Sonraki işleme gereksinimlerini karşılamak için fabrikada çeşitli düzleme yöntemleri kullanılır.Çoklu rulo düzleme makinesi yaygın olarak kullanılırBu düzleştirme makinesinden geçtikten sonra, ince levha kendini germez, ancak büyük dalgaları küçük dalgalara dönüştürür ve levhanın yüzeyini neredeyse düzleştirir.0'dan daha küçük kalınlıkta plakalar için.8mm, çoklu rulo düzleyici o kadar etkili değil.

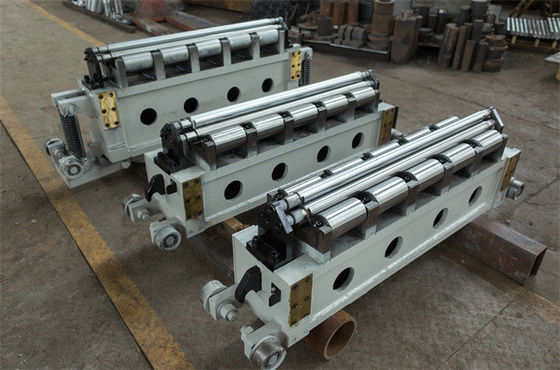

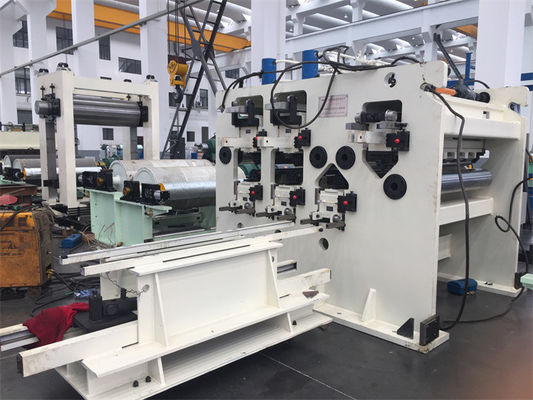

  • Gerginlik Düzenleyicisi (şekil bükme düzleştirme makinesi) aynı anda ince levhaların uzunluksal ve çapraz deformasyonunu oluşturabilir,böylece ince levhaların düzlüğünü ve malzeme özelliklerini tamamen iyileştirir, ince plaka düzleştirme teknolojisini büyük ölçüde geliştirir.Aynı düzleştirme etkisini elde etmek için saf germe düzleştirme için gereken gerilimin sadece 1/3 ila 1/5'ine ihtiyaç vardır.Üstelik düzleyici etkisi de en iyisidir.

Çalışma süreci:

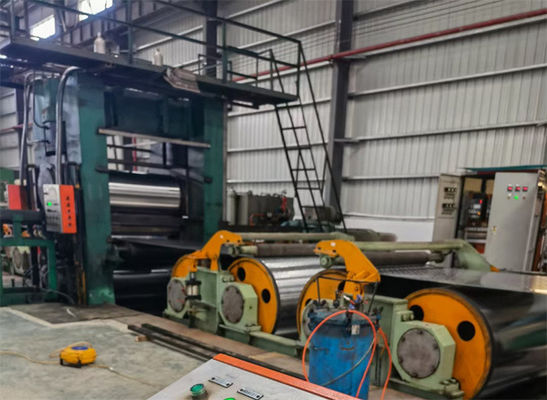

Coil loading → uncoiling → coil head & tail cutting → seam welding → tension S-roller → anti wrinkle roller →4 Hi Skin Pass Mill → anti wrinkle roller → thickness gauge →Tension Leveler→ tension S-roller → oiling → shearing → Recoiling → Coil unloading



Parametreler:

  • Malzeme: Basit karbon çelik
  • Güç kuvveti σ S ≤ 350 MPa, çekim kuvveti σ b ≤ 450 MPa
  • Malzeme özellikleri:0.2·1.6×1300 mm
  • Uzunluk:0.4 ∼2.0% (kuru tip) 1.0 ∼5.0% (nüfuzlu tip)
  • Çiğ soğuk yuvarlanmış kızartılmış sarmal levhaların toleransı ulusal standardı karşılar
  • Rulo yaprak malzemesi özelliği:
  • Max bobin dış çapı:2100 mm,iç çapı:Φ508 ((Φ610) mm
  • En fazla bobin ağırlığı:27t
  • Bitmiş ürün:
  • Bobin iç çapı:Φ508mm,max bobin ağırlığı:15t
  • En fazla yuvarlanma gücü:6000 KN
  • Deri geçiş gerginliği: 120 KN
  • Deri geçiş hızı: ≤200 m/min
  • Çıkarma/Yeniden sarma hızı: ≤200 m/min
  • Çıkarma/geri sarma gerginliği: 30/40 KN
  • Recoiler mandrel genişleme aralığı:Φ508 Φ485mm ((Φ610 Φ590mm)
  • Değirmen geçiş hattı yüksekliği:1000 mm
  • Besleme yönü:Müşteri karar verir
  • Toplam kurulum gücü: DC 1240kW,AC 75kW
  • Mühendislik arazi alanı:21×11×5 m ((uzunluk, genişlik ve yükseklik)
  • Sadece deri pas değirmen yüksek, diğer birimler 2,5m yüksekliğinden aşağı

Bileşik:

  Ürün Özellikler. Qty
  Rulo açma bölümü
1 Hazırlık eyer   1 set
2

Bobin yükleme arabası

  1 set
3

Yüzen rulo açma makinesi

Φ508×1450mm 1 set
4

Sürücü tabanı

  % 1
5

Yüzen taban

  % 1
6

Destek kolu

  1 set
  Giriş bölümü
1

Giriş sıkıştırma rulo

  1 set
2

Kürekleme plağı

  1 set
3

Giriş kesimi

  1 set
4

Deflection roller

  2 set
  Giriş gerilimi S ruloları
1

Gerginlik S ruloları

Gerginlik rulo Φ900×1450

2 adet
2 Gerimli rulo tabanı   % 1
3

Sürücü tabanı

  % 1
4

S rulo baskı rulo

  1 set
  Deriden geçiş üretimi
1

Yükleme basamağı

Stand sütunu 350×450 mm

1 set
2

Çalışma silindirleri

Φ370×1450 mm 1 set
3

Destek ruloları

Φ720×1420 mm 1 set
4

İş rulo bükme, destek rulo dengesi için hidrolik silindirler

  1 set
5



Değirmen öncesi cihazlar

Stabilizer roller, kırışıklık önleyici roller vb.

1 set
6



Değirmen sonrası cihazlar

Stabilizer roller, kırışıklık önleyici roller vb.

1 set
7

Hidrolik tekerlek değiştirme cihazı

Çalışma silindirleri için, destek silindirleri değişir

1 set
  Çıkış gerilimi S ruloları
1

Gerginlik S ruloları

Gerginlik silindir Φ900×1450 2 set
2 Gerimli rulo tabanı   % 1
3

Sürücü tabanı

  % 1
4

S rulo baskı rulo

  1 set
  Çıkış bölümü
1

Deflection destek rulo

  1 set
2

Çıkış sıkıştırma rulosu

  1 set
3

Çıkış kesimi

  1 set
4

Kürekleme plağı

  1 set
5

Çıkış deflektör ruloları

  1 set
  Dönüştürücü
1 Dönüştürücü Φ508×1450mm 1 set
2 Sürücü tabanı   % 1
3 Destek kolu   1 set
4 Bobin boşaltma arabası   1 set
5 Çemberli eyer   1 set
  Motorlar, redüktörler, evrensel eklemler
1

Kavrama motoru

Z4-280-21 110kW 1 set
2

Geri sarma motoru

Z4-280-21 110kW 1 set
3

4# S rulo motoru

Z4-250-11 110kW 2 set
4

3# S rulo motoru

Z4-280-21 200kW 2 set
5

Deri geçirme değirmen motoru

Z4-355-32 400kW 1 set
6

4# S rulo azaltıcı

NGW102-20 1 set
7

3# S rulo azaltıcı

NGW122-20 1 set
8

Ana değirmen redüktörü

ZLY355-8 1 set
9

Universal eklemler

SWC tipi % 1
10

Doğrusal raylar

GGB85AB 4 set
  Yardım malzemeleri
1

Yer çapa bultları

Makine ile

1 set
2

Yastık yastıkları

Makine ile

1 set
1

Yüksek basınçlı AGC sistemi

Yüksek basınçlı AGC silindirini içerir.

Yüksek basınçlı hidrolik istasyon ve elektrik kontrolü


2

Normal basınçlı hidrolik sistem


3

CPC otomatik merkezileştirme

Otomatik CPC sistemi


4

Islak deri geçiş sistemi


5

Elektrikli kontrol sistemi

Siemens 6RA80 DC sürücüleri


6 Kaydırıcı 1 set
7 Elektrostatik yağlayıcı 1 set
8

Güvenlik çitleri ve alarmları

1 set
9

Hidrolik borular, elektrikli kablolar

1 set
10

Kurulum malzemeleri

Müşteri hidrolik boru hatlarını, elektrik kablolarını hazırlar, tedarikçi ayrıntılı listeyi sağlar
