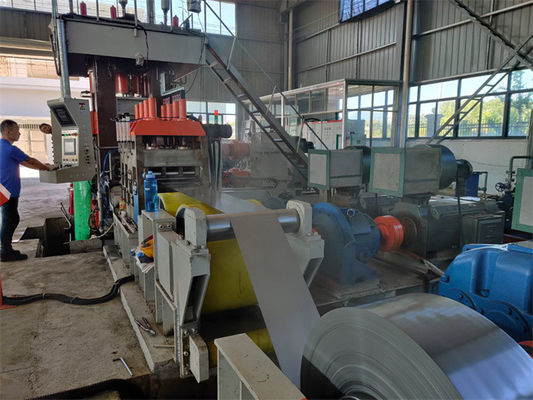

Gerginlik Düzenleyicisi Skin Pass 2Hi 4Hi Rolling Mill Line For Steel Coil Paslanmaz çelik bobin

Gerginlik Düzenleyici Deri Geçit 2Hi 4Hi Çelik Bobin için Yuvarlak Mill Line Paslanmaz Çelik Bobin

Tanıtım

• Gerginlik Düzenleyicisi (şekil bükme düzleştirme makinesi) aynı anda ince levhaların uzunluksal ve çapraz deformasyonunu oluşturabilir,böylece ince levhaların düzlüğünü ve malzeme özelliklerini tamamen iyileştirir, ince plaka düzleştirme teknolojisini büyük ölçüde geliştirir.Aynı düzleştirme etkisini elde etmek için saf germe düzleştirme için gereken gerilimin sadece 1/3 ila 1/5'ine ihtiyaç vardır.Üstelik düzleyici etkisi de en iyisidir.

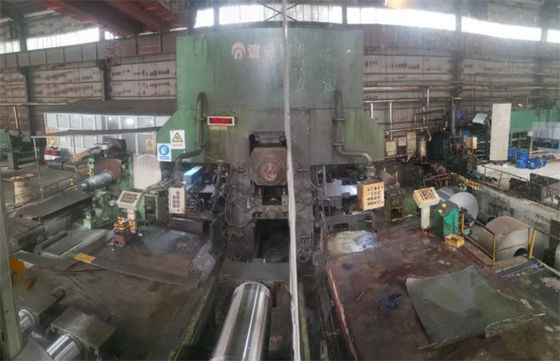

• Skin Pass Mill:Sıcak valye edilmiş ve kızartılmış bant çelik, yüksek kaliteli bir levha şekli elde etmek ve mekanik özelliklerini iyileştirmek için yuvarlanarak düzleştirilmektedir.4Hi lastik fabrikası, metal plaka kalınlığının azalması daha az yuvarlama basıncı ile biraz daha azdır.

Gerginlik düzeylemesinin avantajları:

1. İyi düz levha şekli germe bükme ve çoklu rulo düzleştirme ile elde edilebilir, levha yüzeyinde dalga kenarları, dalga şekilleri ve hafif camber bükümleri tamamen ortadan kaldırılabilir,İnce levhanın düzlüğünü büyük ölçüde iyileştirir.
2. Yaprak malzemesinin anisotropisini iyileştirmek için faydalıdır. Derin çekilen düşük karbonlu çelik levhalarının verim sınırı genellikle hem boylamlı hem de kesişli yönlerde anisotropiliği gösterir.ince levhaların derin çekim işleme sırasında, farklı uzantılar nedeniyle her parçanın eşit olmayan kalınlığı, delikli parçada etek gibi dantel kusurlarına neden olabilir ve bu da atık oranının artmasına neden olur.Bu durum çok daha iyi olacak..

Çalışma süreci:

Coil loading → uncoiling → coil head & tail cutting → seam welding → tension S-roller → anti wrinkle roller →4 Hi Skin Pass Mill → anti wrinkle roller → thickness gauge →Tension Leveler→ tension S-roller → oiling → shearing → Recoiling → Coil unloading

Parametreler:

• Malzeme: Basit karbon çelik
• Güç kuvveti σ S ≤ 350 MPa, çekim kuvveti σ b ≤ 450 MPa
• Malzeme özellikleri:0.2·2.0×1000 mm
• Uzunluk:0.4 ∼2.0% (kuru tip) 1.0 ∼5.0% (nüfuzlu tip)
• Çiğ soğuk yuvarlanmış kızartılmış sarmal levhaların toleransı ulusal standardı karşılar
• Rulo yaprak malzemesi özelliği:
• Max bobin dış çapı:2100 mm,iç çapı:Φ508 ((Φ610) mm
• En fazla bobin ağırlığı:20t

Bitmiş ürün:

• Bobin iç çapı:Φ508mm,max bobin ağırlığı:15t
• En fazla yuvarlanma gücü:6000 KN
• Deri geçiş gerginliği: 120 KN
• Deri geçiş hızı: ≤500 m/min
• Çıkarma/Yeniden sarma hızı: ≤500 m/min
• Çıkarma/geri sarma gerginliği: 30/40 KN
• Recoiler mandrel genişleme aralığı:Φ508 Φ485mm ((Φ610 Φ590mm)
• Değirmen geçiş hattı yüksekliği:1000 mm
• Besleme yönü:Müşteri karar verir
• Toplam kurulum gücü: DC 1240kW,AC 75kW
• Mühendislik arazi alanı:21×10×5 m ((uzunluk, genişlik ve yükseklik)
• Sadece deri pas değirmen yüksek, diğer birimler 2,5m yüksekliğinden aşağı

Bileşik:
